EL 1.2210 DE UN VISTAZO
¿Qué tipo de acero es el 1.2210?
El 1.2210, también conocido como acero plata, es un acero para trabajar en frío. Como acero al cromo-vanadio, este material se puede utilizar de manera universal gracias a la buena maquinabilidad, la alta dureza, la retención de filo, la alta tenacidad y la alta resistencia al desgaste que tiene.
Características
El acero para herramientas 1.2210, también conocido como acero plata o por su nombre abreviado 115CrV3, tiene una combinación de características mecánicas muy buena que entran en juego en muchas aplicaciones diferentes. Se puede utilizar de manera universal como acero para trabajo en frío.
- acero para herramientas
- acero para trabajar en frío
- buena maquinabilidad
- alta aceptación de la dureza
- alta resistencia al desgaste
- generalmente no se nitrura
- generalmente no se erosiona
- habitualmente se utiliza para herramientas redondas
Posibilidades de aplicación
Gracias a su combinación única de dureza, resistencia al desgaste y tenacidad, el acero plateado 1.2210 puede utilizarse en la fabricación de herramientas y la ingeniería mecánica. Se utiliza en muchos ámbitos de aplicación, especialmente cuando la precisión y el elevado esfuerzo mecánico desempeñan un papel importante.
- brocas espirales
- machos de roscar
- escariadores
- fresas
- avellanadoresbrocas de centro
- rasquetas
- herramientas para grabar
- punzones de corte
- eyectores
- espigas de guía
- formón de carpintero
- casquillos
- calibres
- montajes
- piezas de construcción
1.2210 Valores estándar
Análisis químico:
| C | Si | Mn | P | S | Cr | V |
|---|---|---|---|---|---|---|
| 1,1 - 1,25 | 0,15 - 0,3 | 0,2 - 0,4 | 0,0 - 0,03 | 0,0 - 0,03 | 0,5 - 0,8 | 0,07 - 0,12 |
Denominación química:
115CrV3
Dureza de trabajo:
58-62 HRC
Dureza al suministrar:
220 HB
CARACTERÍSTICAS FÍSICAS DEL 1.2210
¿A qué grupo de aceros pertenece el 1.2210?
¿Es un acero inoxidable el 1.2210?
¿Es resistente a la corrosión el 1.2210?
¿Se puede magnetizar el 1.2210?
Trabajar en frío el 1.2210
La resistencia al desgaste del 1.2210
LAS CARACTERÍSTICAS TÉCNICAS DEL 1.2210
¿Es un acero para cuchillas el 1.2210?
La dureza de trabajo del 1.2210
La densidad del 1.2210
La resistencia a la tracción del 1.2210
La maquinabilidad del 1.2210

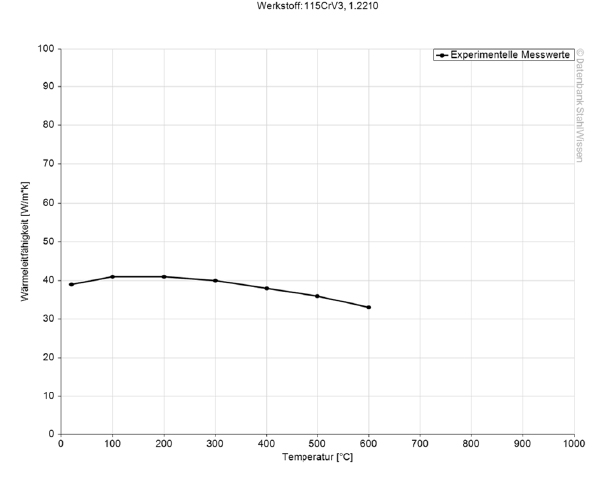

La conductividad térmica del 1.2210
valor (W/m*K)
34,2
20 °C
32,6
350 °C
31,0
700 °C

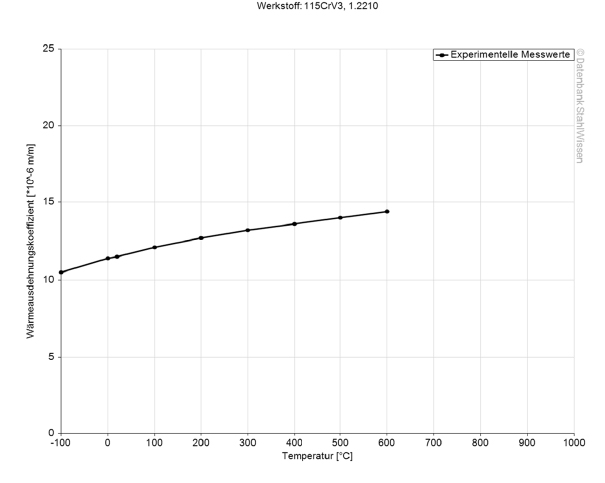

El coeficiente de dilatación térmica del 1.2210
10,0
20 – 100 °C
12,7
20 – 200 °C
13,7
20 – 300 °C
14,2
20 – 400 °C
14,9
20 – 500 °C
15,8
20 – 600 °C
16,8
20 – 700 °C
La capacidad calorífica específica del 1.2210
La resistencia eléctrica específica del 1.2210
valor (Ohm*mm²)/m
0,33
20 °C
1.2210 Elastizitätsmodul (e-Modul)
Das Verhältnis zwischen Spannung und Dehnung von Stahl wird durch das Elastizitätsmodul (Youngscher Modul) beschrieben und liegt für 1.2210 Werkzeugstahl bei 210 kN/mm2.
ACERO REDONDO DE
PRECISIÓN SIN SOBREMEDIDA –
ISO h8, h9, h11
PROCEDIMIENTO DEL 1.2210
El tratamiento térmico del 1.2210
Las características del material se determinan durante el tratamiento térmico. Por lo tanto, siempre tiene que realizarse con cuidado. Se determinan características como la resistencia, la tenacidad, la dureza superficial y la resistencia a la temperatura, que a su vez pueden prolongar/mejorar la vida útil de piezas, herramientas y componentes.
El tratamiento térmico incluye el recocido por disolución, el recocido blando, el normalizado, el alivio de tensiones, así como el revenido, el temple y el enfriamiento o bonificado.
El recocido del 1.2210
El alivio de tensiones del 1.2210
El revenido del 1.2210
La temperatura de revenido se selecciona en función de la dureza y las características que se desean.
El revenido reduce las tensiones internas, pero también crea un equilibrio entre la resistencia y la tenacidad del material.

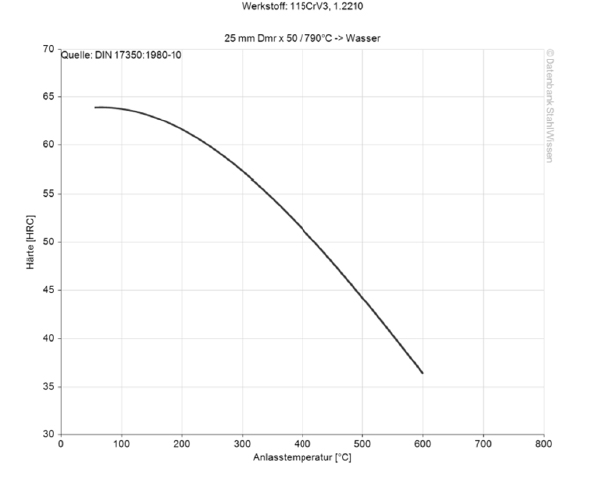

Encontrará más información en el diagrama siguiente:
El temple del 1.2210
Para templar, el 1.2210 se calienta de manera uniforme a una temperatura de 780 – 840 °C para el temple.
Los diámetros < 15 mm se pueden templar a una temperatura de 810 – 840 °C y luego enfriarse en aceite.
Los diámetros > 15 mm se deben templar a una temperatura de 780 – 810 °C y después se pueden enfriar en agua.
El enfriamiento del 1.2210

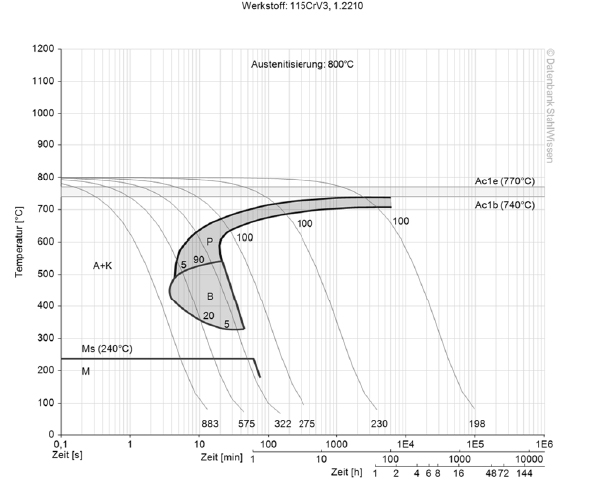

El diagrama TTT continuo del 1.2210

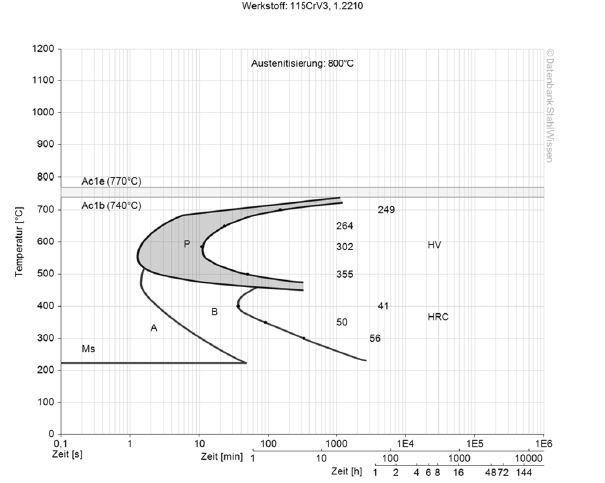

El diagrama TTT isotérmico del 1.2210
EL TRATAMIENTO SUPERFICIAL DEL 1.2210
EL TRATAMIENTO SUPERFICIAL DEL 1.2210
La nitruración del 1.2210
El cromado duro del 1.2210
El pulido del 1.2210
EL MECANIZADO DEL 1.2210
La electroerosión del 1.2210
Forjar el 1.2210
Además de preparar el 1.2210, hay que realizar un control preciso de la temperatura y un postratamiento adecuado para garantizar que conserve las propiedades mecánicas y la calidad requeridas.
El 1.2210 se tiene que precalentar de manera uniforme a una temperatura de 800 – 900 °C para evitar grietas o choques térmicos. A continuación, se calienta hasta alcanzar la temperatura de forja de 950 – 1050 °C. La temperatura de forja no debe descender por debajo de 950 °C y el material se tiene que volver a calentar tantas veces como sea necesario. Por último, las piezas se enfrían lentamente para minimizar las tensiones internas y evitar deformaciones y grietas.
Las piezas forjadas se tiene que someter a un tratamiento posterior para eliminar las tensiones internas, crear límites de grano más finos y darles la dureza prevista.
