EL 1.4006 DE UN VISTAZO
¿Qué tipo de acero es el 1.4006?
El acero 1.4006, que aquí estado bonificado, es mecanizable y se puede utilizar para aplicaciones que requieren una gran resistencia y una resistencia media al calor y a la corrosión. Como acero inoxidable martensítico, tiene una resistencia a la corrosión menor que la de un acero inoxidable austenítico.
Su rango de temperaturas de funcionamiento utilizable está limitado por la pérdida de ductilidad a temperaturas bajo cero y la pérdida de resistencia debida al sobreendurecimiento a temperaturas más altas, así como por una mayor reducción de la resistencia a la corrosión. Su resistencia a la corrosión se puede mejorar puliendo la superficie, templándola y reviniendola.
Características
El acero inoxidable 1.4006 se caracteriza por una relación equilibrada entre dureza, resistencia a la corrosión y elevada resistencia mecánica.
Concretamente, esto significa:
- acero martensítico
- templable, puede alcanzar una gran dureza
- alta resistencia
- resistencia media al calor y a la corrosión
- magentizable
- acero inoxidable
- muy pulible
- en ciertas condiciones, resistente a los ácidos
- se puede nitrurar
- se puede erosionar
- la dureza de trabajo está entre 25 – 31 HRC
Posibilidades de aplicación
Ingeniería hidráulica, construcción de máquinas, industria de bombas, industria petrolera y petroquímica, decoraciones, equipamiento de cocinas, industria alimentaria, tecnología medioambiental, tecnología energética (energía hidráulica).
Como acero inoxidable martensítico, no es tan resistente a la corrosión como un acero austenítico, pero tiene una buena resistencia a la corrosión y se utiliza a menudo para:
- cubiertos
- instrumentos quirúrgicos
- piezas de válvulas
- elementos de fijación
- ejes de bombas
- cojinetes de bolas
- piezas para máquinas
- peldaños para escaleras de foso
- pernos
- casquillos
- tornillos
- tuercas
1.4006 Valores estándar
Análisis químico:
| C | Si | Mn | P | S | Cr | Ni |
|---|---|---|---|---|---|---|
| 0,08 - 0,15 | 0,0 - 1,0 | 0,0 - 1,5 | 0,0 - 0,04 | 0,0 - 0,03 | 11,5 - 13,5 | 0,0 - 0,75 |
Denominación química:
X12Cr13
Dureza de trabajo:
aprox. 25 HRC (estado de suministro) hasta 31 HRC
Dureza al suministrar:
máx. 252 HB
LAS CARACTERÍSTICAS FÍSICAS
DEL 1.4006
¿A qué grupo de acero pertenece el 1.4006?
¿Es un acero inoxidable el 1.4006?
¿Es resistente a la corrosión el acero inoxidable 1.4006?
¿Es magnetizable el acero inoxidable 1.4006?
Trabajar en caliente el 1.4006
Este proceso se lleva a cabo a una temperatura de entre 750 – 1150 °C y, a continuación, se enfría al aire. Si se conforman chapas más pequeñas, el material se tiene que precalentar a una temperatura de entre 100 – 300 °C. Las conformaciones más fuertes se tienen que recocer de nuevo a una temperatura de 650 °C o someterse a un alivio de tensiones.
Trabajar en frío el 1.4006
La resistencia al desgaste del 1.4006
LAS CARACTERÍSTICAS TÉCNICAS DEL 1.4006
¿Es un acero para cuchillos el acero inoxidable 1.4006?
La dureza de trabajo del 1.4006
La densidad del 1.4006
La resistencia a la tracción del 1.4006
La maquinabilidad del 1.4006
El límite elástico del 1.4006
La conductividad térmica del 1.4006
El coeficiente de dilatación térmica del 1.4006
valor 10-6m/(m*K)
10,5
20 – 100 °C
11,0
20 – 200 °C
11,5
20 – 300 °C
12,0
20 – 400 °C
La capacidad térmica específica del 1.4006
La resistencia eléctrica específica del 1.4006
valor (Ohm*mm2)/m
0,60
20 °C
1.4006 Elastizitätsmodul (e-Modul)
Das Spannungs- und Dehnungsmodul oder das Elastizitätsmodul (Youngscher Modul) für Edelstahl 1.4006 ist bei 200 kN/mm2.

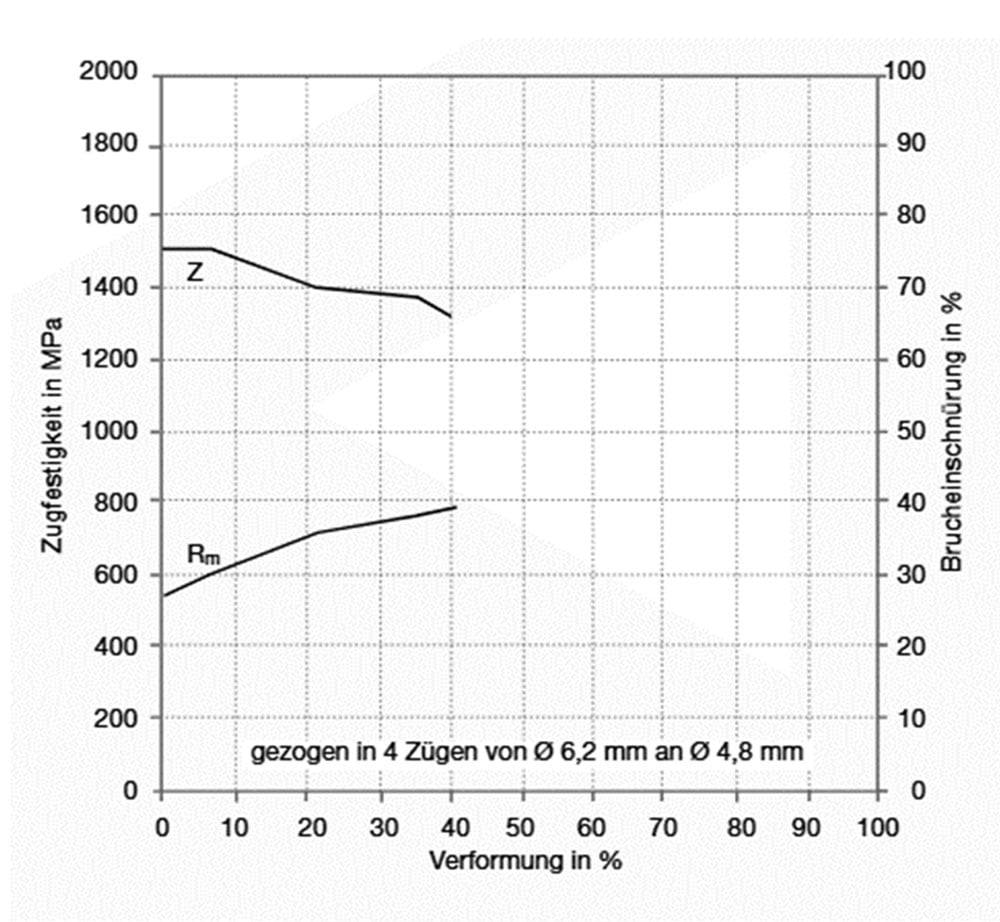

El diagrama de compactación del 1.4006
¡SOLICITE TAMBIÉN PEQUEÑAS CANTIDADES, SIN VALOR DE PEDIDO MÍNIMO!
PROCEDIMIENTO DEL 1.4006
El tratamiento térmico del 1.4006
El recocido del 1.4006
El recocido intermedio del 1.4006
El alivio de tensiones del 1.4006

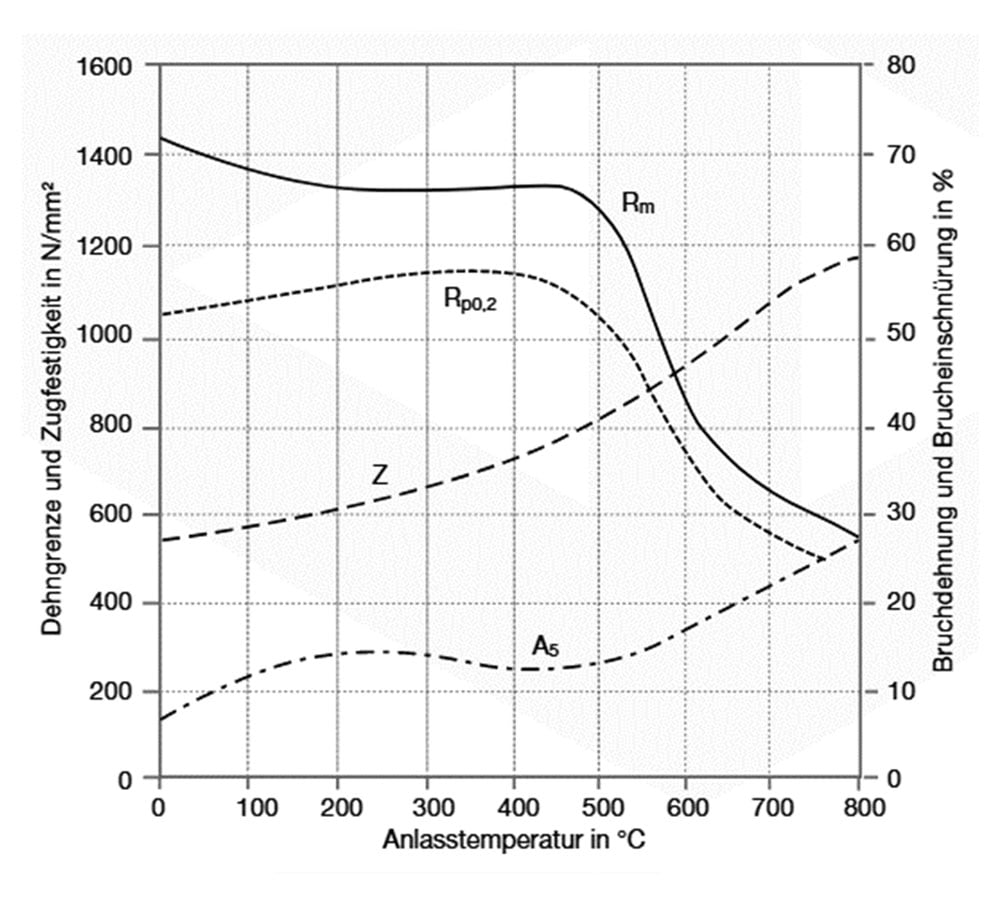

El revenido del 1.4006
El temple del 1.4006
El enfriamiento del 1.4006

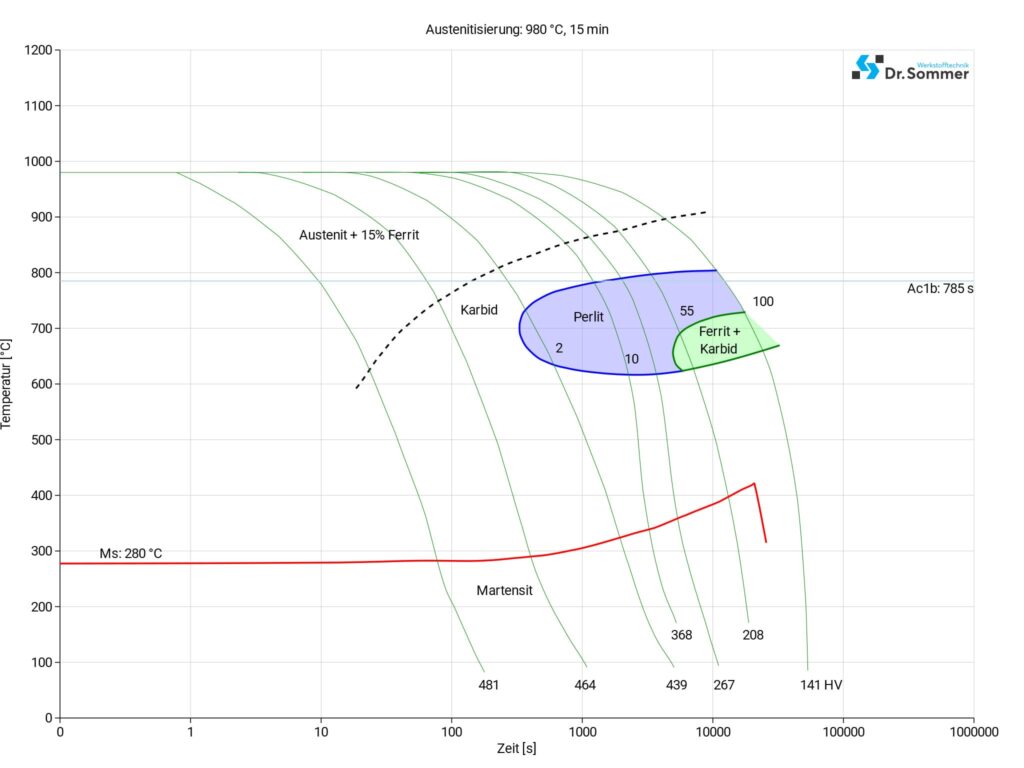

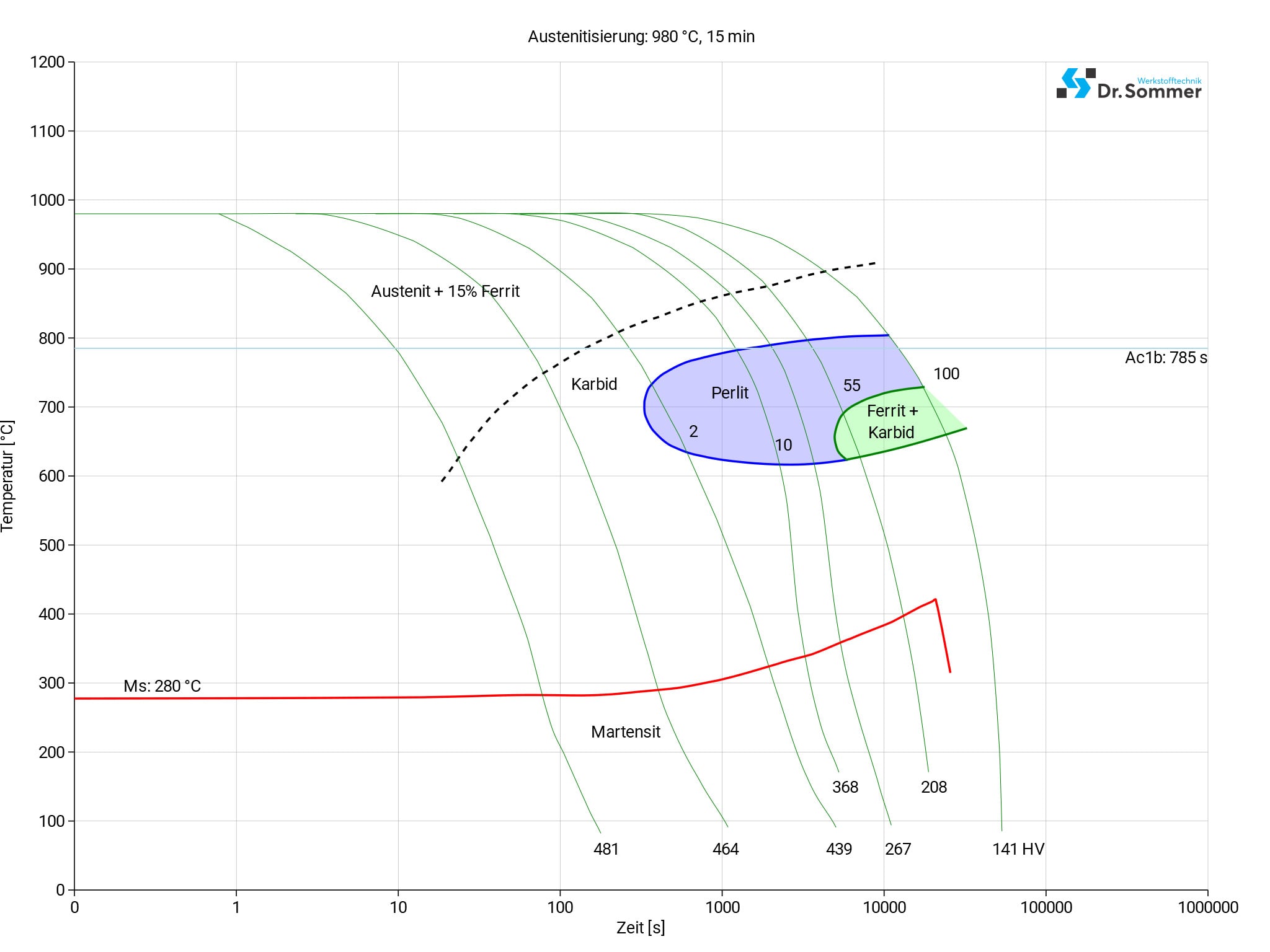

El diagrama TTT continuo del 1.4006
EL TRATAMIENTO SUPERFICIAL DEL 1.4006
EL TRATAMIENTO SUPERFICIAL DEL 1.4006
La nitruración del 1.4006
El pasivado del 1.4006
El electropulido del 1.4006
El granallado abrasivo del 1.4006
Los procesos PVD y CVD del 1.4006
EL MECANIZADO DEL 1.4006
En estado recocido o revenido este tipo de acero es fácil de mecanizar. No se recomienda mecanizar este material cuando está templado a más de 30 HRC, ya entonces es difícil de mecanizar.
La electroerosión del 1.4006
Los cambios dimensionales del 1.4006
Las dimensiones pueden cambiar de forma natural al calentarse, cuando el acero se expande, y al enfriarse, cuando se contrae, al eliminar las tensiones o debido a un calentamiento o enfriamiento desigual, lo cual puede deformar el material. El 1.4006 sufre cambios de fase durante el tratamiento térmico y se transforma de ferrita a austenita al calentarse y de austenita a martensita al enfriarse. Estos cambios en la microestructura también pueden provocar cambios dimensionales.
Los cambios dimensionales se pueden evitar o reducir mediante un calentamiento y enfriamiento controlados, mediante un tratamiento previo para reducir la tensión antes del tratamiento térmico, mediante una selección cuidadosa del medio de enfriamiento y, si es posible, mediante la fabricación de piezas con un margen de mecanizado antes del tratamiento térmico y el posterior mecanizado a la dimensión final después del tratamiento térmico.
